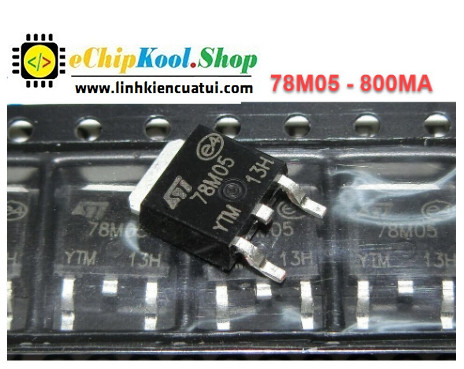

IC 78M05 7805 SMD DÁN IC NGUỒN 7805 DÁN

IC 78M05 (hay 7805) là một bộ regulator (chuyển đổi điện áp) 5V phổ biến trong các ứng dụng điện tử để cấp nguồn ổn định cho các mạch. IC này là một loại linear voltage regulator, có khả năng chuyển đổi các điện áp cao hơn (thường là 7V đến 35V) thành một điện áp ổn định 5V.

Thông số kỹ thuật của IC 78M05 (7805):

Điện áp đầu vào: 7V đến 35V (tùy vào phiên bản và điều kiện hoạt động).
Điện áp đầu ra: 5V DC (ổn định).
Dòng đầu ra: Lên tới 1A (tùy thuộc vào tản nhiệt và điều kiện làm việc).
Loại regulator: Linear regulator, giúp tạo ra điện áp ổn định bằng cách giảm điện áp đầu vào đến mức cần thiết (5V trong trường hợp này).
Nhiệt độ hoạt động: Thường là -40°C đến 125°C (tùy thuộc vào loại IC và nhà sản xuất).
Chân:
- Chân 1: Input (Vin) – Nơi cấp nguồn đầu vào.
- Chân 2: Ground (GND) – Nối đất (GND).
- Chân 3: Output (Vout) – Cung cấp điện áp ổn định 5V ra.

Ứng dụng của IC 78M05:

Cấp nguồn cho vi điều khiển: IC 78M05 là sự lựa chọn phổ biến để cấp nguồn 5V ổn định cho các vi điều khiển như Arduino, các mạch điều khiển và các thiết bị điện tử hoạt động ở điện áp 5V.
Mạch cấp nguồn cho cảm biến: Dùng để cấp nguồn ổn định cho các cảm biến và các mạch điện tử khác yêu cầu điện áp 5V.
Cung cấp nguồn cho mạch logic: Cung cấp nguồn cho các mạch logic, IC, hoặc các thiết bị điện tử nhỏ cần nguồn điện ổn định.
Dự án DIY: Thường được sử dụng trong các dự án DIY, như mạch điện tử học tập, mạch điều khiển robot, v.v.

Phiên bản SMD của IC 7805:

7805 SMD (Surface Mount Device) là phiên bản bề mặt của IC 78M05, giúp tiết kiệm không gian và thích hợp cho các mạch in PCB nhỏ gọn.
Các chân của IC 7805 SMD được thiết kế để hàn vào bề mặt của mạch in PCB thay vì chân dài như loại DIP (Dual In-line Package). Điều này giúp giảm kích thước mạch và dễ dàng tích hợp vào các sản phẩm điện tử hiện đại.

Pinout của IC 7805 SMD:

Phiên bản SMD của IC 7805 có các chân tương tự như các phiên bản DIP, nhưng thay đổi về hình dạng và cách gắn vào mạch:

Chân 1 (Input - Vin): Cấp nguồn đầu vào (thường là điện áp từ 7V đến 35V).
Chân 2 (Ground - GND): Nối đất (GND).
Chân 3 (Output - Vout): Cung cấp điện áp ổn định 5V.

Trong phiên bản SMD, các chân này được bố trí sao cho phù hợp với công nghệ hàn bề mặt, và thường sẽ là các chân bên hoặc dưới mặt IC.

Một số phiên bản SMD của 7805:

7805 SOT-223: Đây là một trong những phiên bản SMD phổ biến của 7805, với kích thước nhỏ gọn và khả năng chịu dòng cao (1A).
7805 TO-252: Một phiên bản khác có thể tìm thấy trên thị trường, cũng thuộc dòng SMD nhưng có kích thước và khả năng tản nhiệt khác.

Cách sử dụng IC 7805 SMD:

Kết nối nguồn: Cấp điện áp đầu vào từ 7V đến 35V vào chân Vin (Chân 1).
Kết nối đất: Chân GND (Chân 2) phải được nối với mạch đất.
Cung cấp điện áp ổn định 5V: Chân Vout (Chân 3) sẽ cung cấp điện áp 5V ổn định ra mạch hoặc thiết bị cần nguồn 5V.

Lưu ý khi sử dụng IC 7805:

Tản nhiệt: Khi sử dụng IC 7805, nếu dòng điện tiêu thụ lớn, IC có thể bị nóng. Do đó, cần phải chú ý đến việc tản nhiệt, có thể cần thêm tản nhiệt hoặc chọn loại IC có khả năng chịu dòng cao hơn trong những trường hợp cần nhiều năng lượng hơn.
Dòng điện tối đa: IC 7805 có thể cung cấp tối đa 1A, nhưng nếu tải tiêu thụ dòng quá cao, cần đảm bảo sử dụng tản nhiệt phù hợp hoặc chọn bộ ổn áp khác có dòng điện cao hơn.
Dải điện áp đầu vào: Điện áp đầu vào phải luôn lớn hơn điện áp đầu ra ít nhất là 2V (tùy thuộc vào dòng điện sử dụng). Nếu điện áp đầu vào quá gần 5V, IC sẽ không thể ổn định hóa đầu ra 5V.

Ví dụ về mạch sử dụng IC 7805:

Một ví dụ đơn giản về cách sử dụng IC 7805 trong mạch cấp nguồn cho Arduino hoặc vi điều khiển:

Nguồn đầu vào: Cấp nguồn 9V hoặc 12V vào chân Vin của 7805.
Kết nối đất: Nối chân GND của IC với mạch đất.
Điện áp đầu ra: Chân Vout của IC sẽ cấp ra nguồn điện ổn định 5V, dùng để cấp cho Arduino hoặc các mạch điện tử khác.

Tóm lại:

IC 7805 SMD là một bộ linear voltage regulator 5V, rất phổ biến trong các mạch điện tử để cung cấp nguồn ổn định 5V cho các thiết bị điện tử. Phiên bản SMD của IC này có dạng nhỏ gọn và thích hợp cho các mạch in PCB hiện đại, giúp tiết kiệm không gian và dễ dàng tích hợp vào các sản phẩm điện tử.
