SMD CD4013 CD4013BM SOP-14 HEF4013 CMOS đôi kích hoạt loại D thương hiệu mới

Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Giá niêm yết: ~~3000~~ Tiết kiệm:

Trả góp

Gọi 0355.84.1688 để tư vấn mua hàng

Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám

Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy

Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca

Đánh giá chi tiết SMD CD4013 CD4013BM SOP-14 HEF4013 CMOS đôi kích hoạt loại D thương hiệu mới

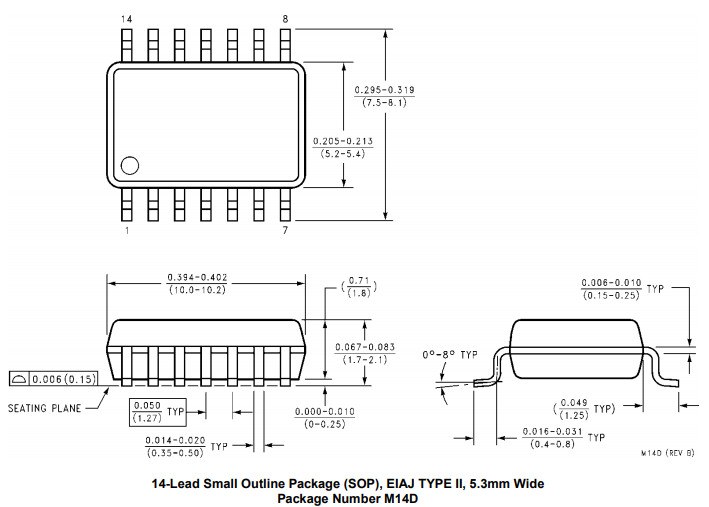

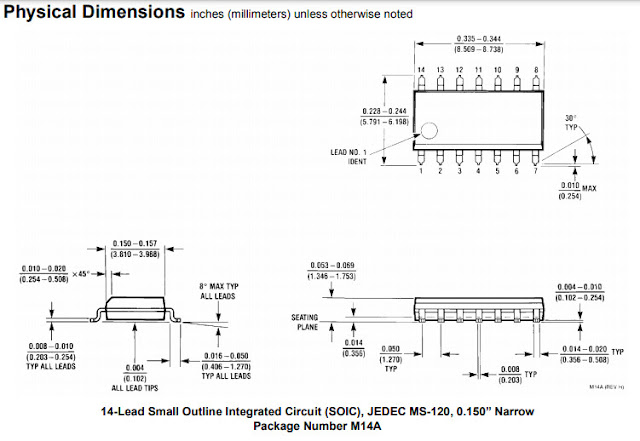

SOP-14

SMD CD4013 CD4013BM SOP-14 HEF4013 CMOS đôi kích hoạt loại D thương hiệu mới

Datashee : http://pdf.datasheetcatalog.com/datasheets/90/108666_DS.pdf

Nguyên lý hoạt động của CD4013:

Flip-flop D là một mạch nhớ mà mỗi khi có một xung đồng hồ Clock (được cung cấp ở chân CLK), dữ liệu tại chân D sẽ được sao chép vào Q. Mạch này có thể được sử dụng để lưu trữ một bit dữ liệu, và trạng thái của nó sẽ thay đổi chỉ khi có tín hiệu đồng hồ.
Chế độ Reset và Set có thể làm cho flip-flop này đặt lại về giá trị 0 hoặc 1 bất kỳ lúc nào mà không cần sự thay đổi của tín hiệu đồng hồ.
Đầu ra Q và Q' cho phép bạn lấy tín hiệu không đảo (Q) hoặc đảo (Q') từ mạch flip-flop.

Ứng dụng của CD4013 (HEF4013):

Lưu trữ bit dữ liệu: CD4013 được sử dụng trong các ứng dụng cần lưu trữ bit dữ liệu tạm thời như trong các bộ đếm, các mạch nhớ tạm thời.
Bộ đếm: Dùng trong các bộ đếm nhị phân, giúp tạo ra các tín hiệu đếm và làm việc với các ứng dụng đồng bộ hóa.
Bộ chia tần số: Có thể sử dụng để chia tín hiệu đồng hồ hoặc tạo tín hiệu xung với tần số thấp hơn.
Các mạch điều khiển: Được sử dụng trong các mạch điều khiển trạng thái, nơi cần lưu trữ các giá trị đầu vào và chuyển đổi giữa các trạng thái khác nhau.
Mạch đồng bộ: Dùng trong các mạch cần đồng bộ hóa tín hiệu từ nhiều nguồn khác nhau.

Ví dụ mạch sử dụng CD4013:

Giả sử bạn cần một mạch bộ đếm nhị phân 2 bit sử dụng 2 flip-flop CD4013:

Chân CLK của hai flip-flop được nối chung với một tín hiệu đồng hồ (clock).
Chân D của mỗi flip-flop được nối với Q' của flip-flop trước đó, tạo ra một mạch bộ đếm.
Chân Q của các flip-flop sẽ cung cấp các tín hiệu đếm theo từng bit.

Tóm tắt:

CD4013 (hoặc HEF4013) là một Dual D-type Flip-Flop CMOS với hai flip-flop độc lập, có thể được sử dụng trong các ứng dụng lưu trữ dữ liệu nhị phân, bộ đếm, chia tần số, và các mạch đồng bộ khác. Với thiết kế CMOS, nó tiêu thụ rất ít năng lượng và có khả năng hoạt động với điện áp từ 3V đến 18V. Gói SOP-14 giúp nó dễ dàng tích hợp vào các bo mạch hiện đại, đặc biệt là các mạch surface-mount.

SAO CHÉP COPY MẠCH THEO YÊU CẦU

- Gia công PCB gấp 1-2 ngày xong

- Gia công SMT mạch mẫu 24H xong

- Cắt stencil quét thiếc lấy ngay sau 5 phút chờ

- Nhập linh kiện điện tử theo yêu cầu

- Tư vấn thiết kế mạch lập trình sao chép copy mạch theo yêu cầu

- Hoàn thiện sản phẩm vỏ hộp
